7224 CD/HCP4A
Disse superpresisjon, høykapasitets, enkeltrads vinkelkontaktkulelagre, med 15 graders kontaktvinkel, tar imot radielle og aksiale belastninger som virker samtidig, der aksialbelastningen kun virker i én retning. De er utformet for å tåle tunge belastninger ved relativt høye hastigheter under lave til moderate driftstemperaturer. Meget høy kjørenøyaktighet Meget høy bæreevne Relativt høy hastighet og stivhet
Sende bookingforespørsel
Chat nå

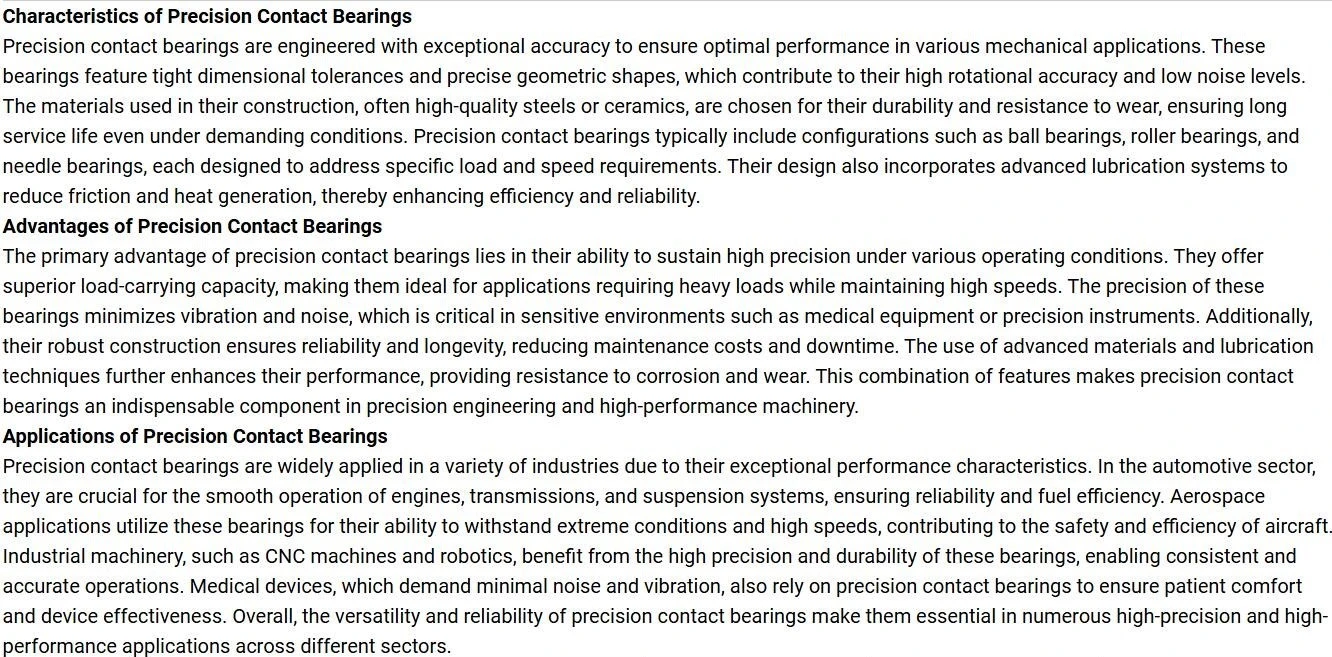

produkt introduksjon
Dimensjoner
| d |
120 mm |
Borediameter |
|---|---|---|
| D |
215 mm |
Utvendig diameter |
| B |
40 mm |
Bredde |
| d1 |
150,3 mm |
Skulderdiameter på indre ring (stor sideflate) |
| d2 |
150,3 mm |
Skulderdiameter på indre ring (liten sideflate) |
| D1 |
186,7 mm |
Skulderdiameter på ytre ring (stor sideflate) |
| r1,2 |
min.2,1 mm |
Fasedimensjon |
| r3,4 |
min.1,1 mm |
Fasedimensjon |
| a |
42,7 mm |
Avstand fra sideflate til trykkpunkt |
Abutment dimensjoner
| da |
min.132 mm |
Diameter på akselanslag |
|---|---|---|
| db |
min.132 mm |
Diameter på akselanslag |
| Da |
maks.203 mm |
Diameter på boligstøtte |
| Db |
maks.208 mm |
Diameter på boligstøtte |
| ra |
maks.2 mm |
Radius av filet |
| rb |
maks.1 mm |
Radius av filet |
| dn |
158,2 mm |
Plassering av oljedyse |
Beregningsdata
| Grunnleggende dynamisk belastningsgrad | C |
199 kN |
|---|---|---|
| Grunnleggende statisk belastningsgrad | C0 |
193 kN |
| Tretthetsbelastningsgrense | Pu |
4,55 kN |
| Oppnåelig hastighet for fettsmøring |
8 000 r/min |
|
| Oppnåelig hastighet for olje-luftsmøring |
12 000 r/min |
|
| Kontaktvinkel |
15 grader |
|
| Ball diameter | Dw |
30,162 mm |
| Antall rader | i |
1 |
| Antall kuler (per lager) | z |
15 |
| Referansefettmengde (per lager) | Gref |
69.084 cm³ |
| Forhåndsbelastning, klasse A | GA |
750 N |
|---|---|---|
| Aksial stivhet for forhåndsbelastning A (sett med to brgs rygg mot rygg eller ansikt til ansikt) |
154 N/µm |
|
| Preload, klasse B | GB |
1 500 N |
| Aksial stivhet for forhåndsbelastning B (sett med to brgs rygg-mot-rygg eller ansikt-til-ansikt) |
209 N/µm |
|
| Forhåndsbelastning, klasse C | GC |
3 000 N |
| Aksial stivhet for forhåndsbelastning C (sett med to brgs rygg-mot-rygg eller ansikt-til-ansikt) |
289 N/µm |
|
| Forhåndsbelastning, klasse D | GD |
6 000 N |
| Aksial stivhet for forhåndsbelastning D (sett med to brgs rygg-mot-rygg eller ansikt-til-ansikt) |
414 N/µm |
| Korreksjonsfaktor avhengig av lagerserie og størrelse | f |
1.08 |
|---|---|---|
| Korreksjonsfaktor avhengig av kontaktvinkel | f1 |
1 |
| Korreksjonsfaktor, forspenningsklasse A | f2A |
1 |
| Korreksjonsfaktor, forspenningsklasse B | f2B |
1.01 |
| Korreksjonsfaktor, forspenningsklasse C | f2C |
1.03 |
| Korreksjonsfaktor, forspenningsklasse D | f2D |
1.06 |
| Korreksjonsfaktor for hybridlager | fHC |
1.01 |
| Beregningsfaktor for ekvivalente laster | f0 |
14.6 |
|---|---|---|
| Tilleggsfaktorer for ekvivalente laster |
Se note 1 og 2 nedenfor |
| INGEN. | d[mm] | D[mm] | B[mm] |
| 71932 ACDGB/P4A | 160 | 220 | 28 |
| 71932 ACDGA/P4A | 160 | 220 | 28 |
| 71932 ACD/P4ATBTB | 160 | 220 | 84 |
| 71932 ACD/P4AQBCA | 160 | 220 | 112 |
| 71932 ACD/P4ADGA | 160 | 220 | 56 |
| 71932 ACD/P4ADBC | 160 | 220 | 56 |
| 71932 ACD/P4ADBB | 160 | 220 | 56 |
| 71932 ACD/P4ADBA | 160 | 220 | 56 |
| 71932 ACD/P4A | 160 | 220 | 28 |
| 71932 ACD/HCP4ADT | 160 | 220 | 56 |
| 71932 ACD/HCP4ADGA | 160 | 220 | 56 |
| 7224 CDGA/P4A | 120 | 215 | 40 |
| 7224 CD/P4QBCA | 120 | 215 | 160 |
| 7224 CD/P4DBA | 120 | 215 | 80 |
| 7224 CD/P4ADGA | 120 | 215 | 80 |
| 7224 CD/P4ADFB | 120 | 215 | 80 |
| 7224 CD/P4ADBB | 120 | 215 | 80 |
| 7224 CD/P4A | 120 | 215 | 40 |
| 7224 CD/HCP4ADGA | 120 | 215 | 80 |
| 7224 CD/HCP4A | 120 | 215 | 40 |
| 7224 ACDGA/P4A | 120 | 215 | 40 |
| 7224 ACDGA/HCP4A | 120 | 215 | 40 |
| 7224 ACD/P4ADT | 120 | 215 | 80 |
| 7224 ACD/P4ADGB | 120 | 215 | 80 |
| 7224 ACD/P4ADGA | 120 | 215 | 80 |
| 7224 ACD/P4ADBA | 120 | 215 | 80 |
| 7224 ACD/P4A | 120 | 215 | 40 |
| 7224 ACD/HCP4A | 120 | 215 | 40 |
| S71930 CD/P4AQBCD | 150 | 210 | 112 |
| S71930 CD/P4ADBA | 150 | 210 | 56 |
