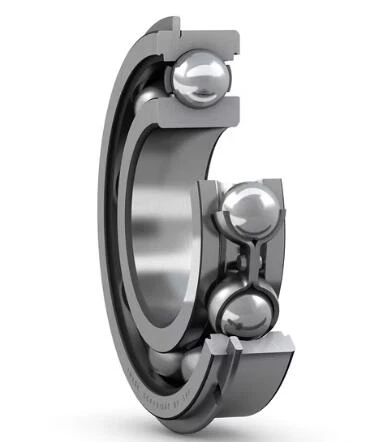

6413 nr

Enkelte dype groove kulelager med en snapringspor er spesielt allsidige, har lav friksjon og er optimalisert for lav støy og lav vibrasjon, noe som muliggjør høye rotasjonshastigheter. De har plass til radielle og aksiale belastninger i begge retninger, er enkle å montere og krever mindre vedlikehold enn mange andre bæretyper. Snapringen, montert i et ringformet spor i den ytre ringen, letter aksial plassering av lagrene i husene sine. Snap-ringen letter aksial beliggenhet innen hus, og allsidig og robust designlow-friksjon og høyhastighets kapabilitet med en radiell og aksiell belastning i begge retninger Resiquire Little vedlikeholdet CapabilityCommodate Radial and Axial Loads in begge retninger Resequire Little Hastighet Capability Akcodate Radial and Axial belastninger i begge retninger.

Sende bookingforespørsel

Chat nå

produkt introduksjon

Dimensjoner

d	65 mm	Bar diameter
D	160 mm	Utenfor diameter
B	37 mm	Bredde
d₁	≈94 mm	Skulderdiameter
D₁	≈130,5 mm	Skulderdiameter
D₃	155,22 mm	Diameter på snapringspor
D₄	169,7 mm	Utenfor diameter på snapring
b	3,1 mm	Bredde på snapringspor
C	4,9 mm	Avstand fra ytre ringeside Face to Snap Ring Groove
f	2,82 mm	Bredde på snapring
r₀	Maks. 0. 6 mm	Bunnradius av snapringspor
r_1,2	Min.2.1 mm	Avfasningsdimensjon

Abutment dimensions - 6413 NR

Abutment Dimensions

d_a	Min.79 mm	Diameter på akselstøtten
D_a	Maks.146 mm	Diameter på boligstøt
D_b	Min.172 mm	Diameter på utsparing av snapring i huset
b_a	Min.3,5 mm	Bredde på utsparing av snapring i huset
C_a	Maks.7.72 mm	Avstand fra ytre ringeside ansikt til å knipse ring bakoverflaten
r_a	maks. 2 mm	Radius av aksel eller husfilet

Beregningsdata

Grunnleggende dynamisk belastningsvurdering	C	119 kn
Grunnleggende statisk belastningsvurdering	C₀	78 kn
Utmattelsesbelastningsgrense	P_u	3.15 kn
Referansehastighet		9 500 r/min
Begrensende hastighet		6 000 r/min
Minimum belastningsfaktor	k_r	0.035
Beregningsfaktor	f₀	12

Inkluderte produkter

Snap Ring

SP 160

Toleranseklasse

Dimensjonale toleranser	Normal
Radial utkjøring	Normal

Deep groove kulelager - kjernefunksjoner
Dyp groove kulelager er allsidige komponenter designet for radiell og aksial belastningsstøtte i høyhastighetsapplikasjoner. Deres en-radkonstruksjon med uavbrutt Raceways sikrer jevn drift under kombinerte belastninger, mens den dype rasebanens geometri forbedrer radial lastekapasitet. Presisjonsmasse stålkuler og ringer minimerer friksjonen, reduserer energitap og varmeproduksjon. Disse lagrene er tilgjengelige i skjermede, forseglede eller åpne konfigurasjoner, og imøtekommer forskjellige smørebehov og forurensningsbeskyttelsesnivå. Vanlige materialer inkluderer kromstål for generell bruk og rustfritt stål for etsende miljøer, med valgfrie polymerbur for støyreduksjon i elektriske motorer.

Operasjonelle fordeler i krevende omgivelser
Disse lagrene utmerker seg i effektivitet og holdbarhet, og gir lite dreiemoment for energifølsomme applikasjoner som HVAC-systemer eller kjøretøyets drivlinjer. Deres evne til å håndtere feiljustering (opp til 0. 5 grader) forenkler installasjonen i skaftmontering. Med dynamiske belastningsvurderinger som når 25 kN og hastighetsfaktorer (DN) som overstiger 200, 000 mm/min, overgår de mange lagertyper i rotasjonspresisjon. Forhåndsutviklede varianter eliminerer relubriseringsbehov i forseglede enheter, og avanserte tetningsteknologier (for eksempel trippel-leppekontaktforseglinger) utvider serviceintervaller i støvete industrielle miljøer som emballasjemaskiner eller transportørsystemer.

Eksempler på tvers av bransjens implementering
Mye brukt i bilmennestatorer, pumpeskaft og husholdningsapparater (f.eks. Vaskemaskintrommer), dype spor kulelager, driver også presisjonsutstyr som CNC -spindelenheter og tannhåndstykker. Deres kompakte design passer til robotiske felles aktuatorer og dronedrivesystemer der vektoptimalisering er kritisk. I applikasjoner for fornybar energi tåler spesialbelagte versjoner fuktighet i vindmøllehagesystemer. Matkvalitetsvarianter med FDA-kompatible smøremidler fungerer pålitelig i tappelinjer, mens høye temperaturmodeller (opptil 150 grader) tjener i ovntransportørruller, og demonstrerer tilpasningsevne på tvers av sektorer fra romfart til medisinsk utstyr.

INGEN.	d [mm]	D [mm]	B [MM]
6219-Z	95	170	32
6219- rs1	95	170	32
6219-2Z	95	170	32
6219-2 rs1	95	170	32
6219	95	170	32
6022-Z	110	170	28
6022- rs1	110	170	28
6022-2Z	110	170	28
6022-2 rs1	110	170	28
6022 nr	110	170	28
6022 M	110	170	28
6022	110	170	28
16022	110	170	19
61826-2 rz	130	165	18
61826-2 rs1	130	165	18
61826	130	165	18
6413 nr	65	160	37
6413	65	160	37
6315-Z	75	160	37
6315-2Z	75	160	37
6315-2 rs1	75	160	37
6315	75	160	37
6218-Z	90	160	30
6218- rs1	90	160	30
6218-2Z	90	160	30
6218-2 rs1	90	160	30
6218 nr	90	160	30
6218	90	160	30
6021-2Z	105	160	26
6021-2 rs1	105	160	26
