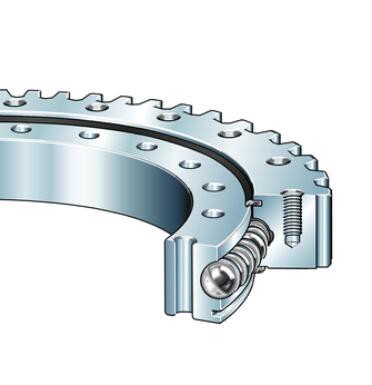

VSA200744-N-RL1

Hoveddimensjoner og ytelsesdata

di	672 mm	Borediameter
	0,6 mm	Øvre toleranse for borediameter
	0 mm	Nedre toleranse for borediameter
H	56 mm	Høyde
Da	838,1 mm	Utvendig diameter
ha	44,5 mm	Bredde ytre ring
hi	44,5 mm	høyde på indre ring
≈m	61,83 kg	Vekt

Dimensjoner

Di	745,5 mm	Ytre ring med indre diameter
	0,6 mm	Innerdiameter ytre ring øvre toleranse
	0 mm	Innerdiameter ytre ring lavere toleranse
da	742,5 mm	Utvendig diameter indre ring
	0 mm	Utvendig diameter indre ring øvre toleranse
	-0,6 mm	Utvendig diameter indre ring lavere toleranse
ni	40	Antall festehull i innerring
Li	698 mm	Stigsirkeldiameter festehull indre ring
dB	14 mm	Festeboring
na	36	Antall festehull i ytre ring
La	785 mm	Stigsirkeldiameter festehull ytre ring
dBa	M12	Slitebanefesteboring
Gl	20 mm	Festehull for gjengedybde
Fr zul	148,700 N	Maks. radialbelastningsfesteskruer (friksjonslåsing)
d0	828 mm	Gir med stigningssirkeldiameter
m	6 mm	Modul for giring
z	138	Antall tenner
	-0.158 mm	Profilskifte
Fz norm	21,300 N	Maks. tannkraft rottretthetsstyrke (ved en sjokkfaktor på 1,2)
Fz maks	31,500 N	Maks. tannkraft mot tannbrudd (ved en sjokkfaktor på 1,35)

Temperaturområde

Tmin	-25 grad	Driftstemperatur min.
Tmaks	80 grader	Driftstemperatur maks.

Beregningsfaktorer

Ca	171,000 N	Grunnleggende dynamisk belastningsgrad, aksial
C0a	1,200,000 N	Grunnleggende statisk belastning, aksial
Cr	155,000 N	Grunnleggende dynamisk belastningsgrad, radial
C0r	550,000 N	Grunnleggende statisk belastningsgrad, radiell

Svingringslagere, også kjent som dreieskivelagre, er spesialiserte roterende lagre designet for å imøtekomme store belastninger samtidig som det tillater jevn rotasjon på en fast akse. En av deres definerende egenskaper er deres store diameter, som gjør dem i stand til å støtte betydelige radielle, aksiale og momentbelastninger samtidig. Disse lagrene er typisk konstruert av høykvalitetsstål, og har intrikate design som ofte inkluderer integrerte gir, løpebaner og tetningssystemer. Dette gjør dem spesielt egnet for bruksområder som krever høy presisjon og holdbarhet. I tillegg kan svingringslagere tilpasses i forskjellige størrelser og konfigurasjoner for å møte spesifikke tekniske krav, og sikre optimal ytelse under forskjellige driftsforhold.

Fordelene med svingringslagre er mange, først og fremst deres evne til å gi pålitelig bevegelse i krevende miljøer. Deres robuste konstruksjon gjør at de tåler ekstreme temperaturer og utfordrende forhold, noe som gjør dem ideelle for tungt maskineri, kraner og gravemaskiner. Utformingen av svingringene muliggjør dessuten redusert friksjon under drift, noe som øker effektiviteten og forlenger levetiden til komponenten. Integreringen av gir direkte inn i lageret eliminerer behovet for ekstra gir i sammenstillingen, reduserer totalvekten og forenkler den tekniske designen. I tillegg bidrar deres lave vedlikeholdskrav til lavere driftskostnader, noe som er en betydelig fordel for bransjer som er avhengige av kontinuerlig drift.

Svingringslagere finner omfattende bruksområder på tvers av ulike bransjer, noe som viser deres allsidighet og effektivitet. I byggesektoren brukes de i kraner og gravemaskiner for jevne og presisjonskontrollerte bevegelser. I vindenergisektoren spiller svingringene en avgjørende rolle i driften av vindturbiner, og muliggjør de nødvendige rotasjonsbevegelsene for å optimalisere energiproduksjonen. Videre er de ofte funnet i materialhåndteringssystemer, robotikk og til og med medisinsk utstyr, der presis posisjonering og lasthåndtering er avgjørende. Ettersom industrien utvikler seg, fortsetter etterspørselen etter svingringslagre å vokse, noe som gjør dem til en uunnværlig komponent i moderne ingeniørapplikasjoner.

INGEN.	d[mm]	D[mm]	B[mm]
XU060094-RR	57	140	26
XU060094	57	140	26
XU050077-RR	40	112	22
XU050077	40	112	22
VLA200744-N-RL1	634	-	56
XSU140944	-	-	56
VLA200414-N-RL2	304	-	56
VLA200414-N-ZT	-	-	56
VLA200544-N-RL1	434	-	56
VLU200414-ZT-RL1	-	-	56
VSA200844-N-ZT-RL2	772	-	56
XI120288-N	216	-	34
XSI140744-N	648	-	44.5
VSA200944-N	872	-	56
VLA200414-N-VSP	304	-	56
VLA{{0}}N-ZT-RL0	-	-	56
VLU200544-ZT-RL1	-	-	56
VLA200744-N-ZT-RL1	-	-	56
VLA200544-N-RL2	434	-	56
VSA 200544 N ZT_RL1	472	-	56
