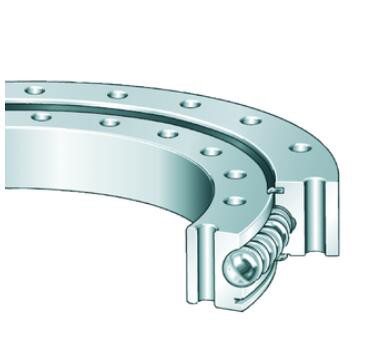

VSU200414-ZT-RL2

Hoveddimensjoner og ytelsesdata

di	342 mm	Innerdiameter indre ring
	0 mm	Innerdiameter indre ring lavere toleranse
	0,5 mm	Innerdiameter indre ring øvre toleranse
diZT	344 mm	Diametersentrerende indre ring
	IT8	Diametersentrerende indre ringtoleranse
H	56 mm	Høyde
Da	486 mm	Utvendig diameter
	-0,5 mm	Utvendig diameter lavere toleranse
	0 mm	Utvendig diameter øvre toleranse
Den ZT	484 mm	Sentreringsdiameter ytre ring
	-IT8	Diametersentrerende ytre ringtoleranse
T	10 mm	Lengde sentrerende ytre ring
t	10 mm	Lengdesentrerende indre ring
ha	44,5 mm	Bredde ytre ring
hi	44,5 mm	Bredde indre ring
≈m	28,5 kg	Vekt

Dimensjoner

Di	415,5 mm	Ytre ring med indre diameter
	0,5 mm	Innerdiameter ytre ring øvre toleranse
	0 mm	Innerdiameter ytre ring lavere toleranse
da	412,5 mm	Utvendig diameter indre ring
	0 mm	Utvendig diameter indre ring øvre toleranse
	-0,5 mm	Utvendig diameter indre ring lavere toleranse
dB	14 mm	Festeboring
La	460 mm	Stigsirkeldiameter festehull ytre ring
na	24	Antall festehull i ytre ring
Li	368 mm	Stigsirkeldiameter festehull indre ring
ni	24	Antall festehull i innerring
Fr zul	76,000 N	Maks. radialbelastningsfesteskruer (friksjonslåsing)

Temperaturområde

Tmin	-25 grad	Driftstemperatur min.
Tmaks	80 grader	Driftstemperatur maks.

Beregningsfaktorer

Ca	137,000 N	Grunnleggende dynamisk belastningsgrad, aksial
C0a	660,000 N	Grunnleggende statisk belastning, aksial
Cr	124,000 N	Grunnleggende dynamisk belastningsgrad, radial (kun for radiell belastning)
C0r	305,000 N	Grunnleggende statisk belastningsgrad, radial (kun for radiell belastning)

Svingringslagere, også kjent som dreieskivelagre, er spesialiserte roterende lagre designet for å imøtekomme store belastninger samtidig som det tillater jevn rotasjon på en fast akse. En av deres definerende egenskaper er deres store diameter, som gjør dem i stand til å støtte betydelige radielle, aksiale og momentbelastninger samtidig. Disse lagrene er typisk konstruert av høykvalitetsstål, og har intrikate design som ofte inkluderer integrerte gir, løpebaner og tetningssystemer. Dette gjør dem spesielt egnet for bruksområder som krever høy presisjon og holdbarhet. I tillegg kan svingringslagere tilpasses i forskjellige størrelser og konfigurasjoner for å møte spesifikke tekniske krav, og sikre optimal ytelse under forskjellige driftsforhold.

Fordelene med svingringslagre er mange, først og fremst deres evne til å gi pålitelig bevegelse i krevende miljøer. Deres robuste konstruksjon gjør at de tåler ekstreme temperaturer og utfordrende forhold, noe som gjør dem ideelle for tunge maskiner, kraner og gravemaskiner. Utformingen av svingringene muliggjør dessuten redusert friksjon under drift, noe som øker effektiviteten og forlenger levetiden til komponenten. Integreringen av gir direkte inn i lageret eliminerer behovet for ekstra gir i sammenstillingen, reduserer totalvekten og forenkler den tekniske designen. I tillegg bidrar deres lave vedlikeholdskrav til lavere driftskostnader, noe som er en betydelig fordel for bransjer som er avhengige av kontinuerlig drift.

Svingringslagere finner omfattende bruksområder på tvers av ulike bransjer, noe som viser deres allsidighet og effektivitet. I byggesektoren brukes de i kraner og gravemaskiner for jevne og presisjonskontrollerte bevegelser. I vindenergisektoren spiller svingringene en avgjørende rolle i driften av vindturbiner, og muliggjør de nødvendige rotasjonsbevegelsene for å optimalisere energiproduksjonen. Videre er de ofte funnet i materialhåndteringssystemer, robotikk og til og med medisinsk utstyr, der presis posisjonering og lasthåndtering er avgjørende. Ettersom industrien utvikler seg, fortsetter etterspørselen etter svingringslagre å vokse, noe som gjør dem til en uunnværlig komponent i moderne ingeniørapplikasjoner.

INGEN.	d[mm]	D[mm]	B[mm]
VLU{{0}}RL0	304	518	56
VLU200414-RR	304	518	56
VLU200414-RL2	304	518	56
VLI200414-N-RL1	325	518	44.5
VLU200414-RL3	304	518	56
VLI200414-N-RL3	325	518	44.5
VLU200414-RL1	304	518	56
VLU200414-VSP	304	518	56
VLI200414-N-VSP	325	518	44.5
VLU200414	304	518	56
VLI200414-N	325	518	44.5
XSA140414-N-RR	-	503.3	-
XSA140414-N	-	503.3	-
VSU200414-ZT-RL1	342	486	56
VSU200414-VSP	342	486	56
VSI200414-N-VSP	325	486	44.5
VI160420-N	332	486	34
VSU200414-RR	342	486	56
VSU200414-ZT-RL2	342	486	56
VSI200414-N-RL1	325	486	44.5
